Savetix® - die unverlierbare Schraubenverbindung für maximale Sicherheit

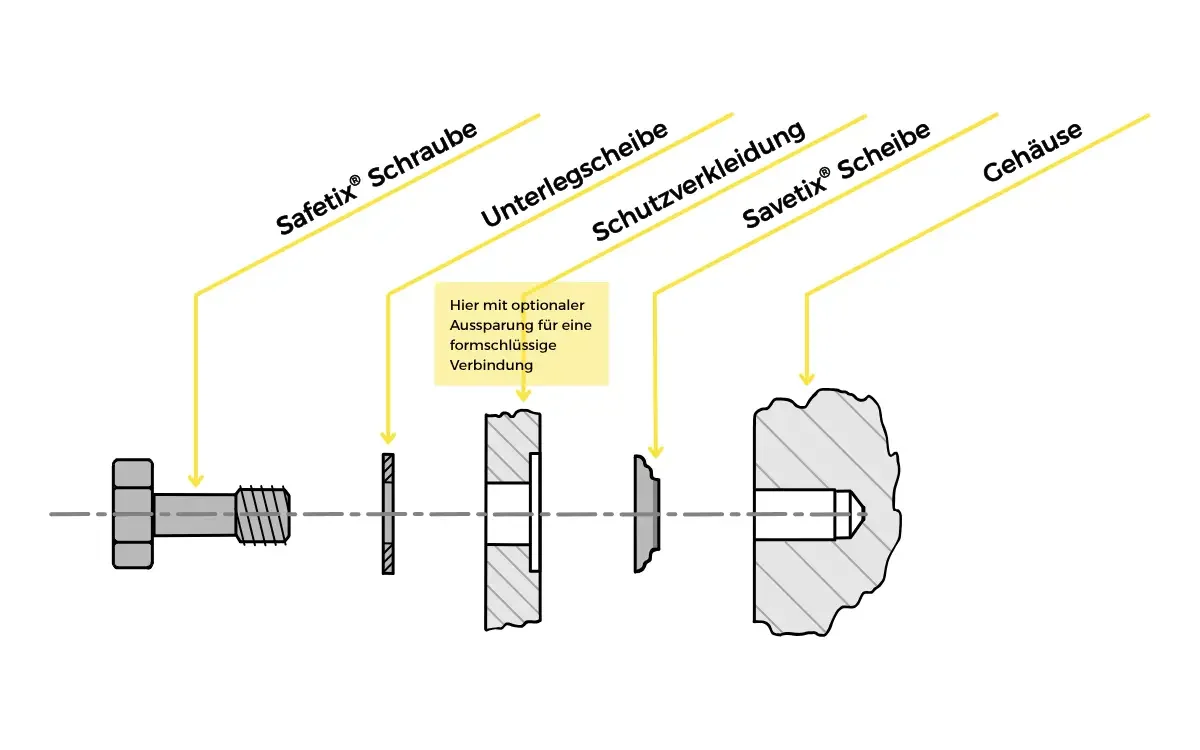

Explosionszeichnung einer unverlierbaren Savetix Schraubenverbindung mit Schraube, Unterlegscheibe, Schutzverkleidung mit Aussparung, Scheibe und Gehäuse.
Unsere Savetix® Schrauben bleiben auch nach dem Lösen fest mit dem Bauteil oder der Maschine verbunden. Beim Anziehen der Savetix® Schraube verformt sich die Savetix® Scheibe, so dass die Schraube unverlierbar fixiert bleibt - kein Herausfallen, kein Verlieren.

Ihre Vorteile:

  • 100 % sicher: Entspricht der EU-Maschinenrichtlinie 2006/42/EG.
  • CE-Zertifizierung: Erfüllt die Anforderungen für eine normgerechte Maschinenkennzeichnung.
  • Verlustfrei: Bleibt dauerhaft fixiert – selbst bei Mehrfachmontage.
  • Schnelle Montage: Einfaches Handling für maximale Effizienz.
  • Extrem langlebig: Entwickelt für eine Lebensdauer von über 30 Jahren.

Mit Savetix® sichern Sie Ihre Maschinen und Bauteile zuverlässig – für höchste Betriebssicherheit und volle Compliance.




Savetix® Schrauben - Eigenschaften & technische Details

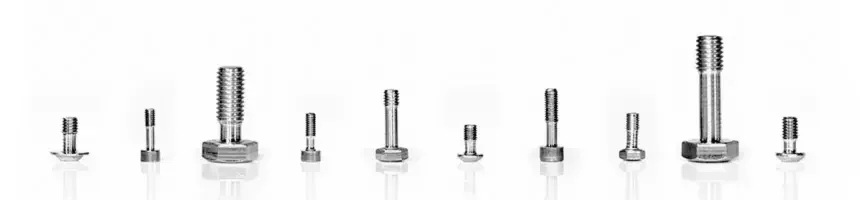

Acht Savetix-Schrauben aus Edelstahl in Reihe, unterschiedliche Längen und Kopfformen, Produktvielfalt wird in der Slideshow gezeigt.

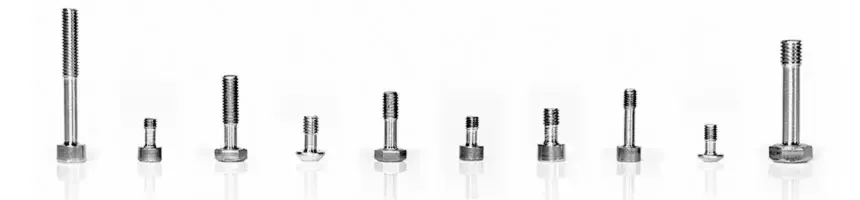

Neun Savetix-Schrauben von kurz bis lang, unterschiedliche Kopfformen, Slideshow zeigt die Savetix-Produktvielfalt

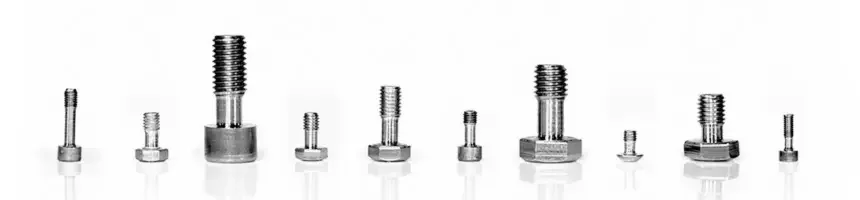

Sieben Savetix-Schrauben frontal, unterschiedliche Länge und Kopfgeometrie, Slideshow mit Savetix-Produktvielfalt.

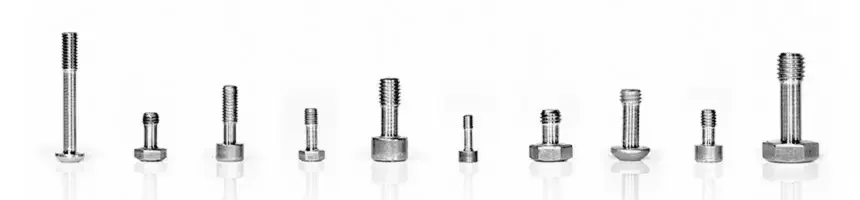

Acht Savetix-Schrauben, variierende Schaftlänge, Durchmesser und Kopfform, Slideshow zeigt Savetix-Produktvielfalt.

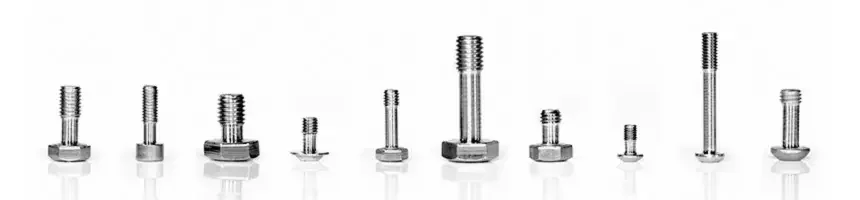

Sieben Savetix-Schrauben, verschiedene Längen und Kopfformen, frontal gezeigt, Slideshow mit Savetix-Produktvielfalt.

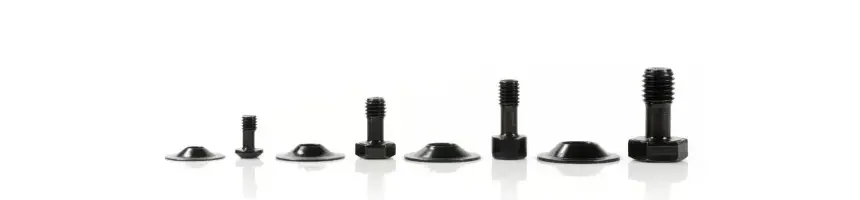

Sechs schwarze Savetix-Schrauben mit Savetix-Scheiben in verschiedenen Köpfen, Slideshow zeigt unverlierbare Savetix-Schraubenverbindungen.

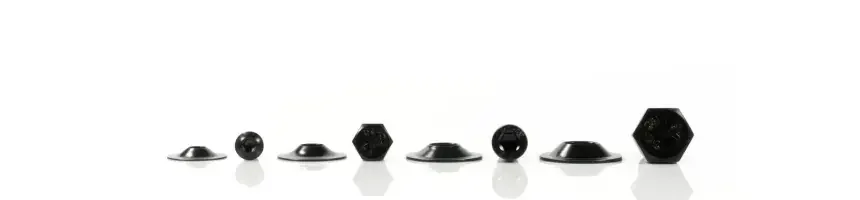

Sieben schwarze Savetix-Schrauben mit Savetix-Scheiben, in unterschiedlicher Größe und Kopf-Art, frontal abgebildet, unverlierbare Schraubenverbindungen.

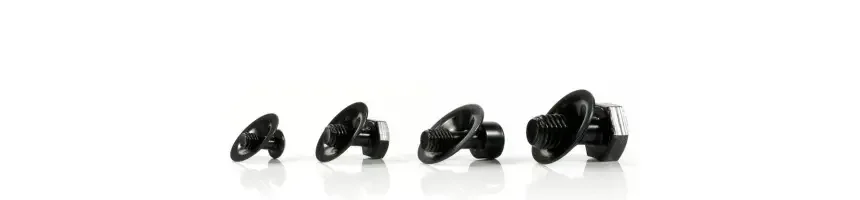

Fünf schwarze Savetix-Schrauben mit Savetix-Scheiben, variierende Längen und Köpfe, Slideshow zeigt unverlierbare Schraubenverbindungen.

Savetix® unverlierbare Scheibe

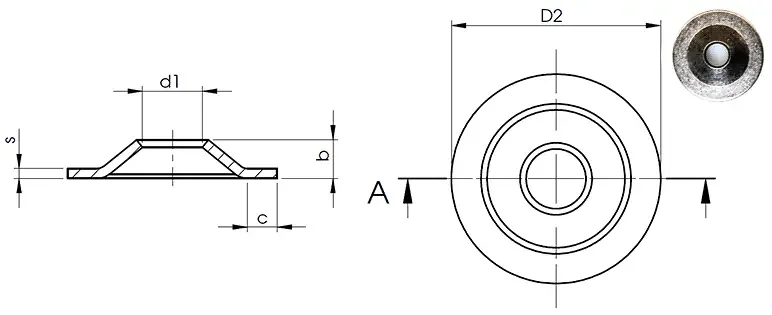

Technische Zeichnung einer unverlierbaren Savetix-Scheibe mit Seiten- und Draufsicht sowie Maßangaben, ergänzt durch Foto der Scheibe.
Größe (Nennmaß)
Lochdurchmesser d1
Außendurchmesser D2
Stärke s
Nennmaß
Höhe b
max.
Material
M4
4,1
19,5
3,8
2,7
A2
M5
5,1
20,5
4
2,7

M6
6,1
21,5
4,2
2,7

M8
8,1
25
5,4
2,7

M10
10,1
27,5
5,8
2,7

M12
12,1
29,5
6,5
2,7

Savetix® Kleber

Der Kleber ist ein modifizierter, lösemittelfreier Acrylatkleber. Er zeigt einen sehr guten Tack verbunden mit einer sehr hohen Soforthaftung auf den meisten Oberflächen und auch auf schwierigen Oberflächen wie Schäumen und PE- bzw. PP-Folien. Der Kleber ist APEO frei.
Technische Daten

Träger
Vlies 12 g/m²
Abdeckung
Releasepapier, gelb, 90 g/m²
Klebergewicht
90 g/m²
Gesamtstärke
0,10 mm
Klebkraft
min. 16 N / 25 mm² (Kontaktzeit 1 h)
Temperaturbeständigkeit
von -40°C bis +100°C

Savetix® unverlierbare Sechskantschraube mit dünnem Schaft, gem. DIN 933

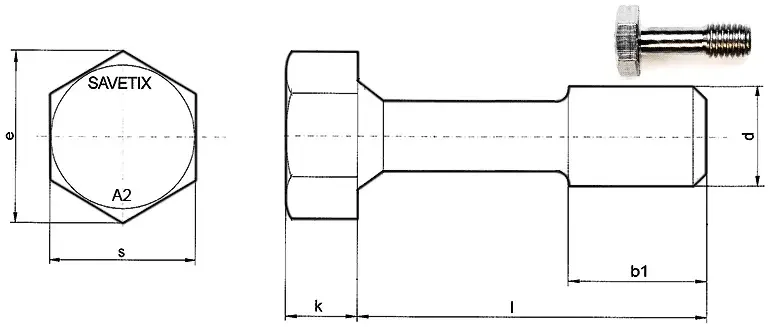

Technische Zeichnung einer Savetix-Sechskantschraube mit dünnem Schaft, Seiten- und Draufsicht mit Maßangaben, ergänzt durch Foto der Schraube.

Größe
(Nennmaß)
d
Schlüsselweite
s
Kopfhöhe
k
Länge
l
Gewindelänge
b1
Material
M5
8
3,5
*
Nach Kundenwunsch
min. 4 mm
A2
M6
10
4,0



M8
13
5,3



M10
17
6,4



M12
19
7,5



M4
7
2,6



* Erhältlich sind folgende Längen in mm 6, 8, 10, 12, 14, 16, 20, 25, 30, 35, 40, 45 (in Abhängigkeit von der Größe) Andere Längen auf Anfrage möglich


Savetix® unverlierbare Zylinderschraube mit dünnem Schaft, gem. DIN 912

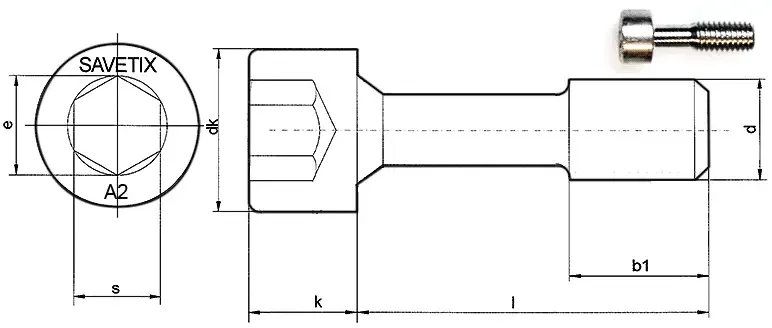

Technische Zeichnung einer unverlierbaren Savetix-Zylinderschraube mit dünnem Schaft in Seiten- und Draufsicht, inkl. Maßangaben, ergänzt durch Foto.

Größe
(Nennmaß)
d
Schlüsselweite
s
dk
Kopfhöhe
k
Länge
l
Gewindelänge
b1
Material
M4
3
7
4
*
Nach Kundenwunsch
min. 4 mm
A2
M5
4
8,5
5



M6
5
10
6



M8
6
13
8



M10
8
16
10



M12
10
18
12



* Erhältlich sind folgende Längen in mm 6, 8, 10, 12, 14, 16, 20, 25, 30, 35, 40, 45 (in Abhängigkeit von der Größe) Andere Längen auf Anfrage möglich

Drehmomente und Anzugsdiagramm (Drehmoment über Drehwinkel)


Position / Drehwinkel
Drehmoment
M4

M5

M6

M8

M10

M12
1 (90°)
0,75
0,014
0,94
2,092
6,842
11,546
2 (180°)
0,848
1,702
2,082
3,594
12,2
26,63
3 (270°)
0,978
2,326
2,89
5,558
13,05
29,146
4 (360°)
1,12
2,396
3,384
6,754
13,368
30,008
5 (450°)
1,22
2,406
3,614
7,286
13,444
30,042
6 (540°)
1,25
2,406
3,756
7,398
13,444
30,132
7 (630°)
1,234
2,452
3,76
7,756
13,626
30,132
8 (720°)
1,26
2,504
3,768
8,228
13,662
33,644
9 (810°)
1,594
2,504
4,012
9,2
25,112
55,384
10 (900°)
2,02
3,2
4,53
11,754


11 (990°)
2,132
3,514
6,36
14,798


12 (1080°)
2,186
3,878




13 (1170°)
2,4





14 (1260°)
2,606





Anzugsdiagramme

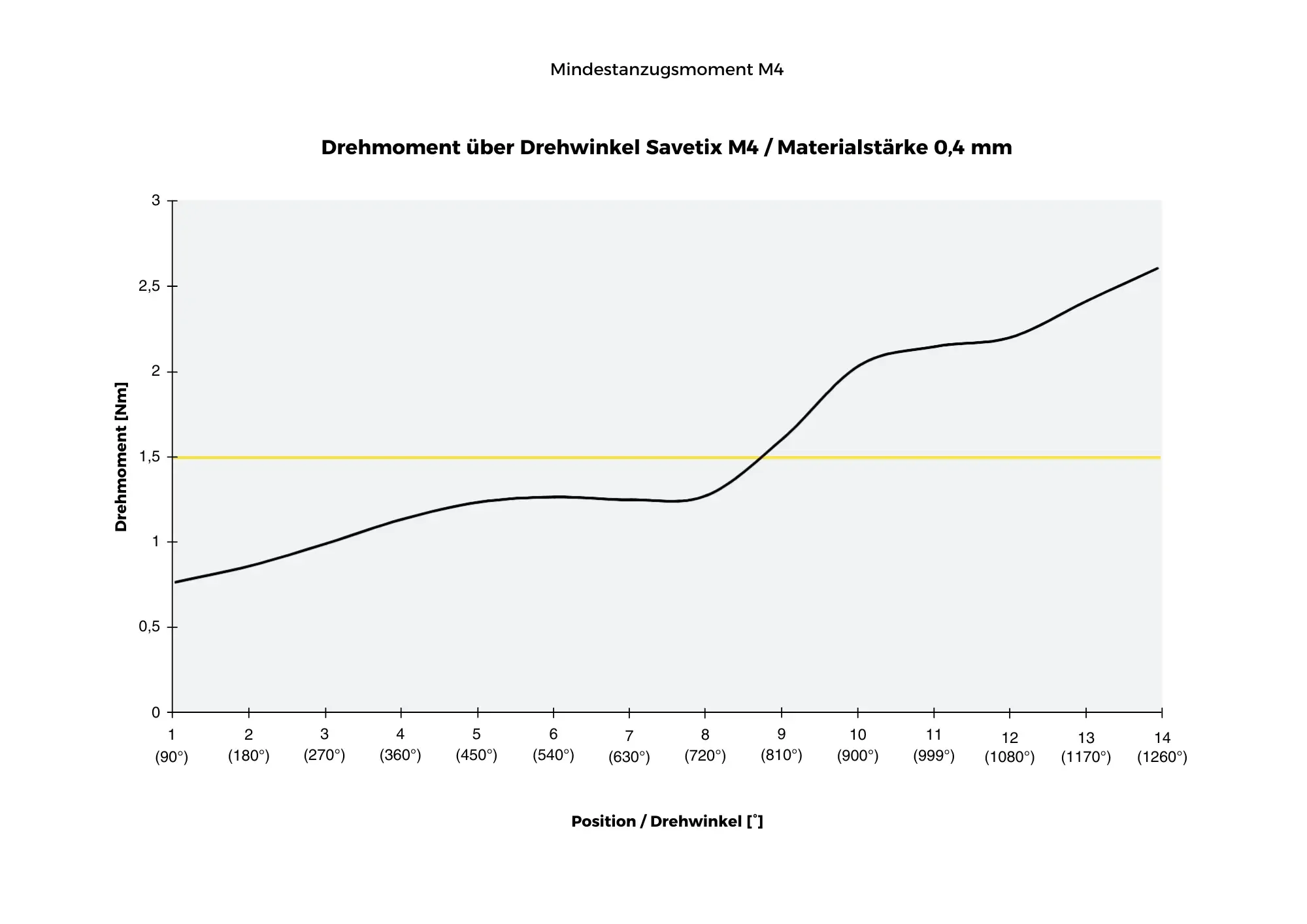

Mindestanzugsmoment-Diagramm für Savetix M4-Schrauben mit 0,4 mm Materialstärke: zeigt Drehmoment über Drehwinkel für präzise Schraubenmontage.

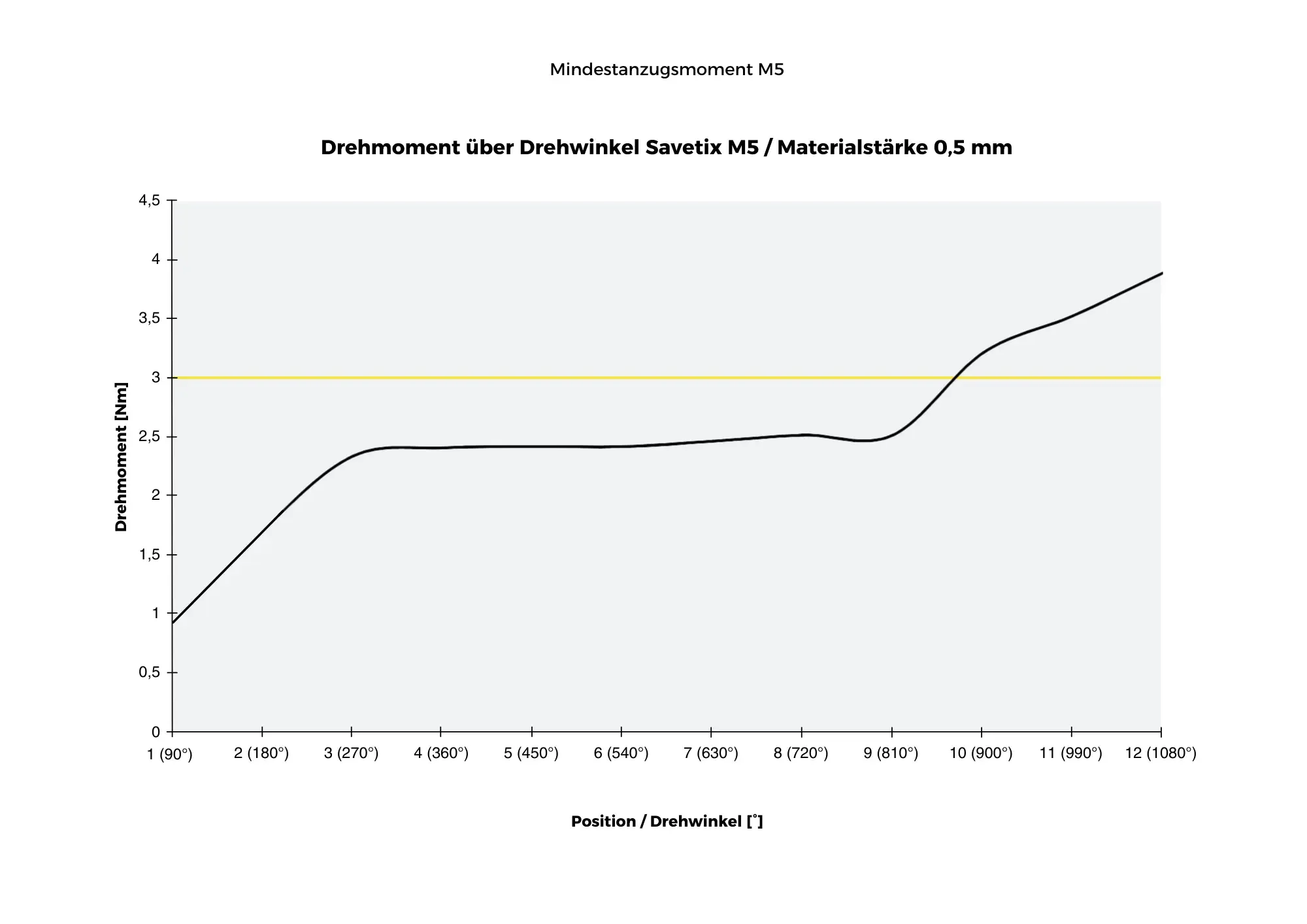

Mindestanzugsmoment-Diagramm für Savetix M5 Schrauben mit 0,5 mm Materialstärke: zeigt Drehmoment über Drehwinkel für präzise Schraubenmontage.

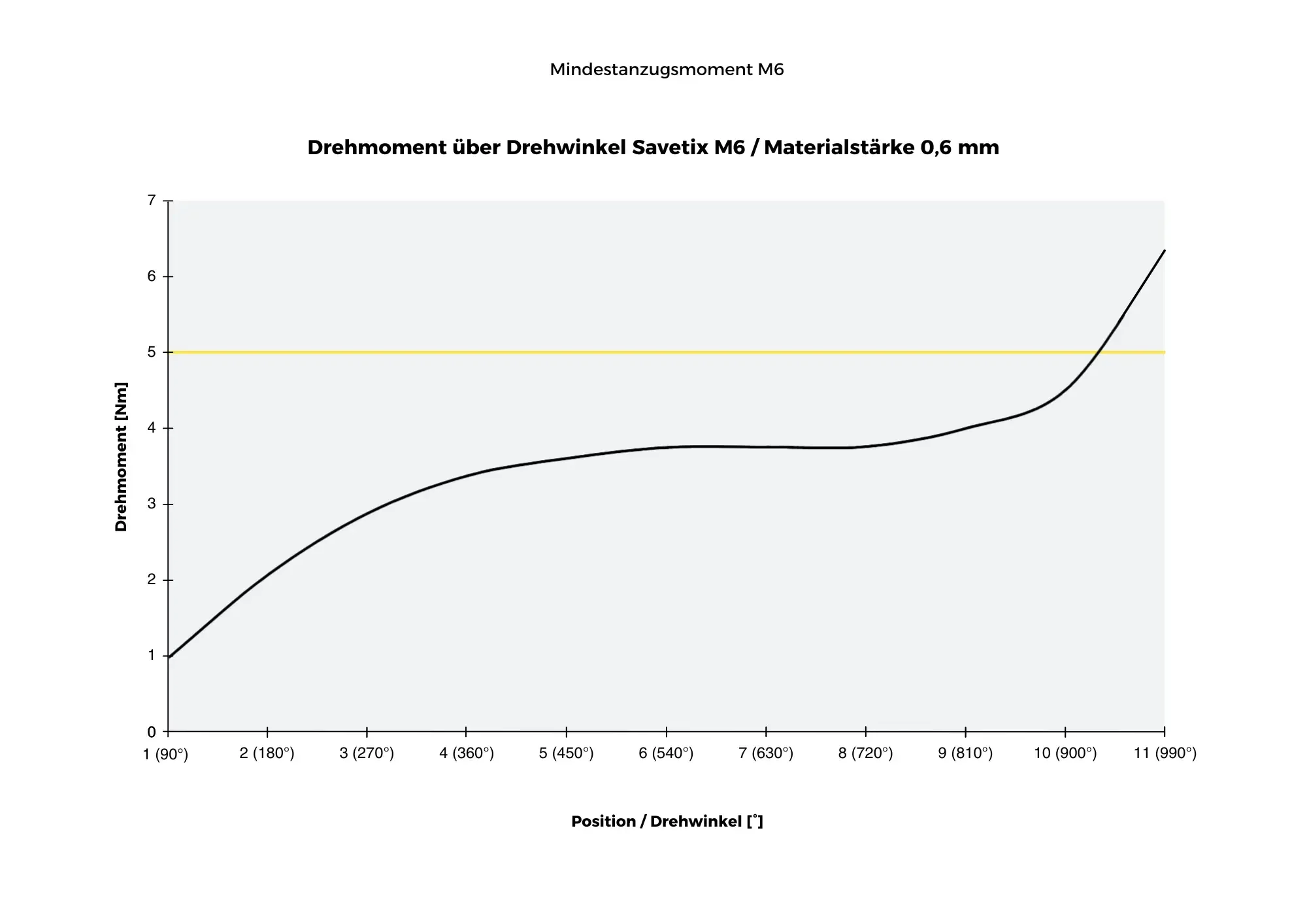

Mindestanzugsmoment-Diagramm für Savetix M6 Schrauben mit 0,6 mm Materialstärke: zeigt Drehmoment über Drehwinkel für präzise Schraubenmontage.

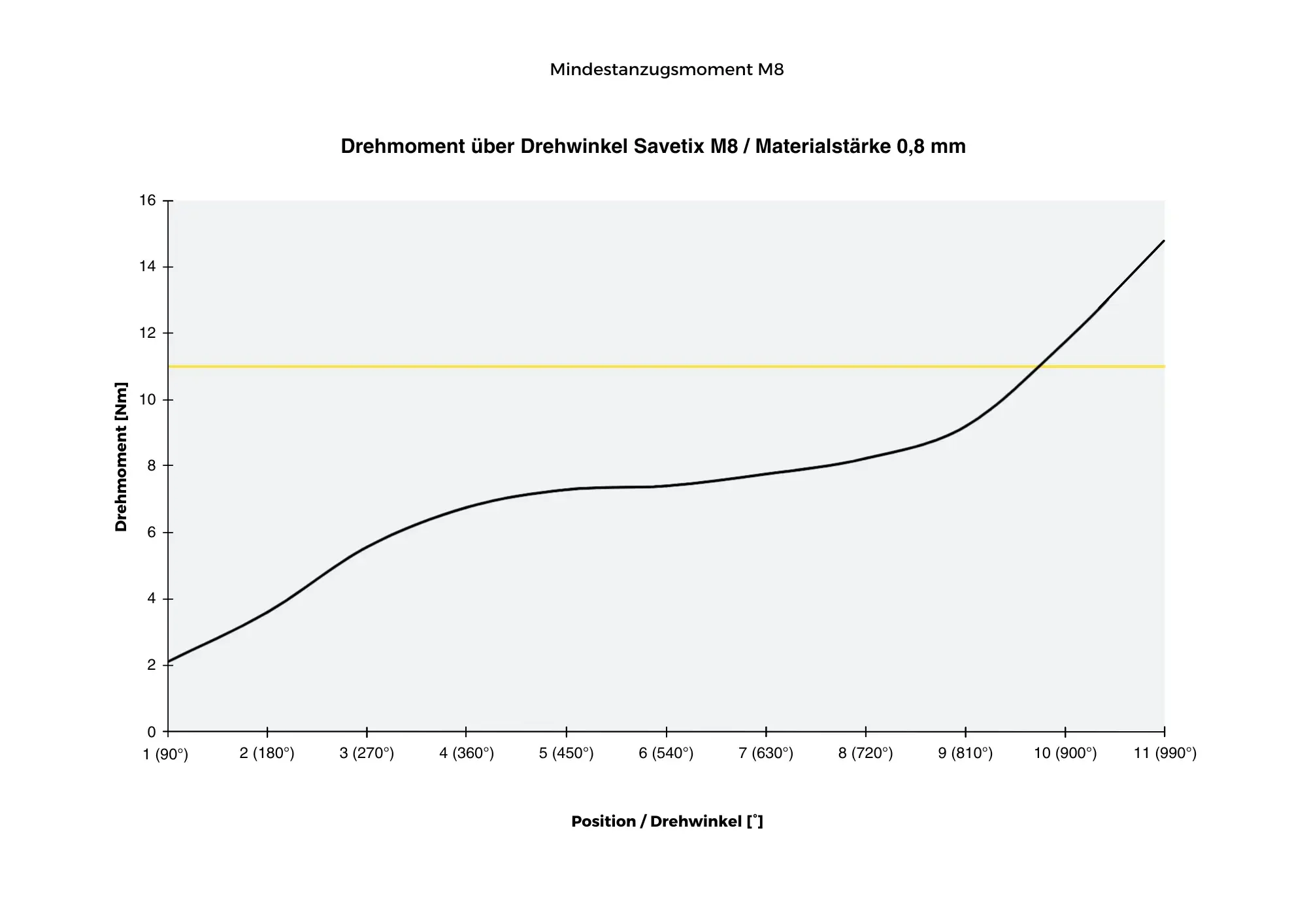

Mindestanzugsmoment-Diagramm für Savetix M8 Schrauben mit 0,8 mm Materialstärke: zeigt Drehmoment über Drehwinkel für präzise Schraubenmontage.

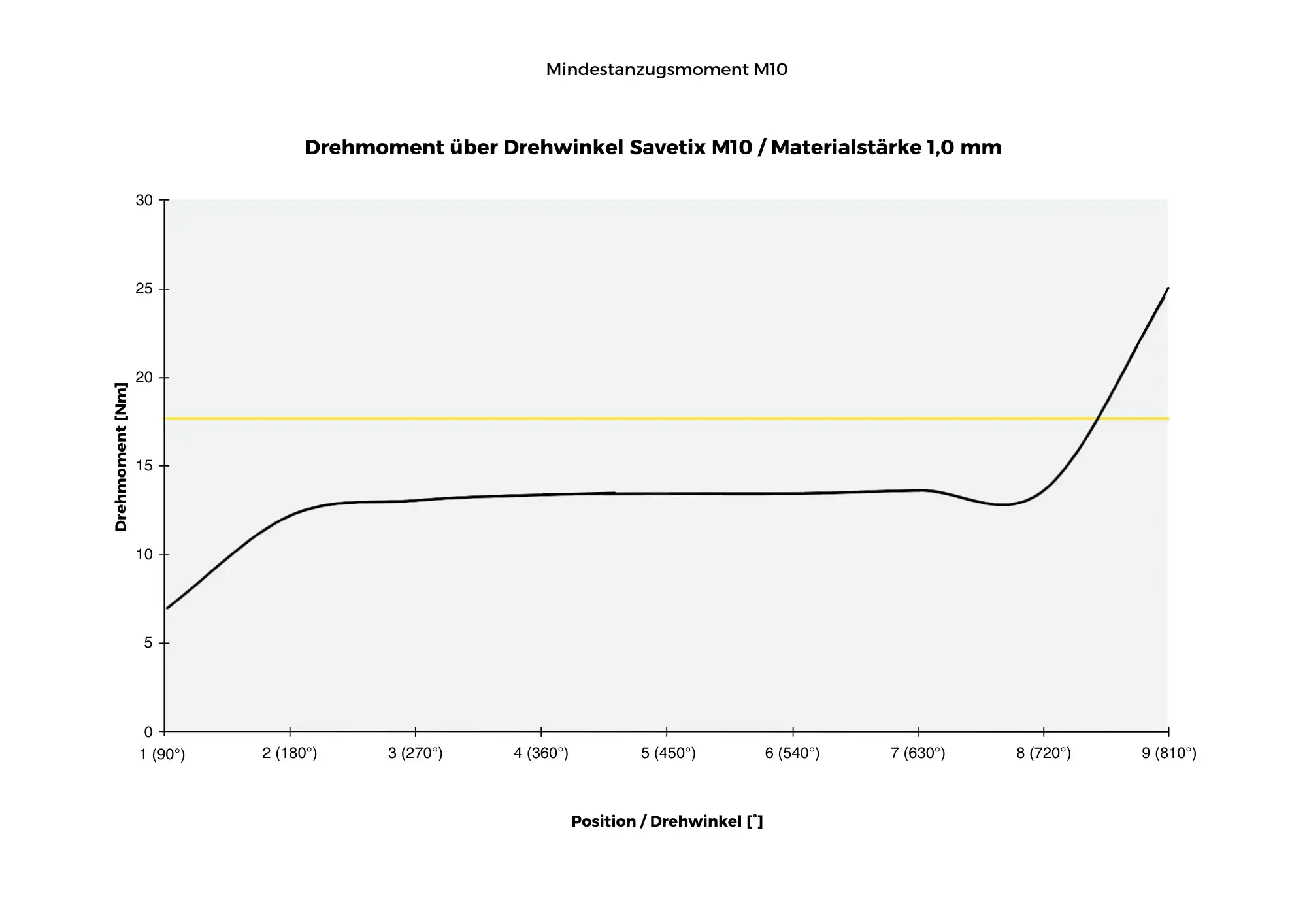

Mindestanzugsmoment-Diagramm für Savetix M10 Schrauben mit 1,0 mm Materialstärke: zeigt Drehmoment über Drehwinkel für präzise Schraubenmontage.

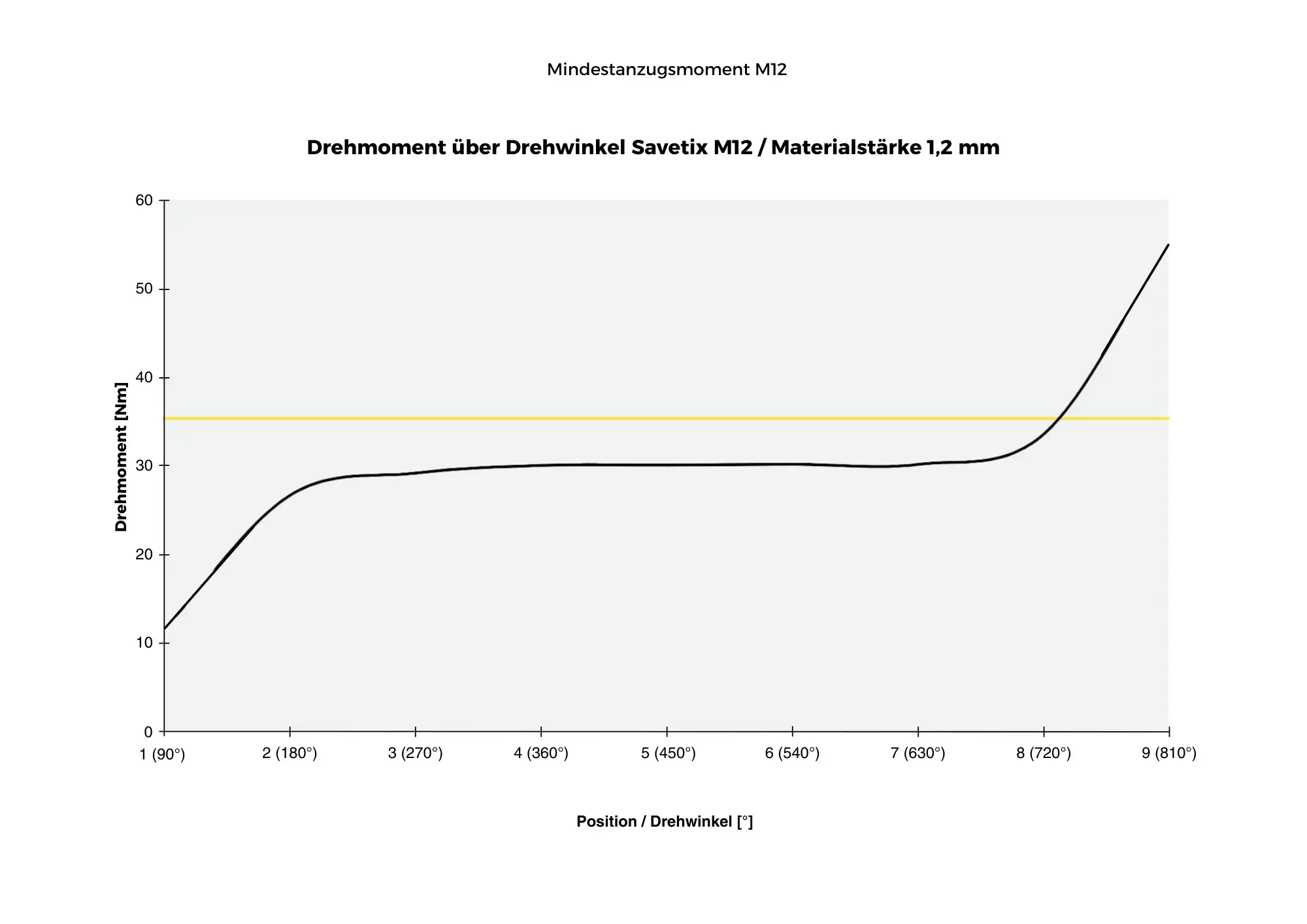

Mindestanzugsmoment-Diagramm für Savetix M12 Schrauben mit 1,2 mm Materialstärke: zeigt Drehmoment über Drehwinkel für präzise Schraubenmontage.

Savetix®-Schraubensicherung nach EU‑Richtlinie

Für Maschinenumhausungen und Wartungselemente


Praxisbeispiel

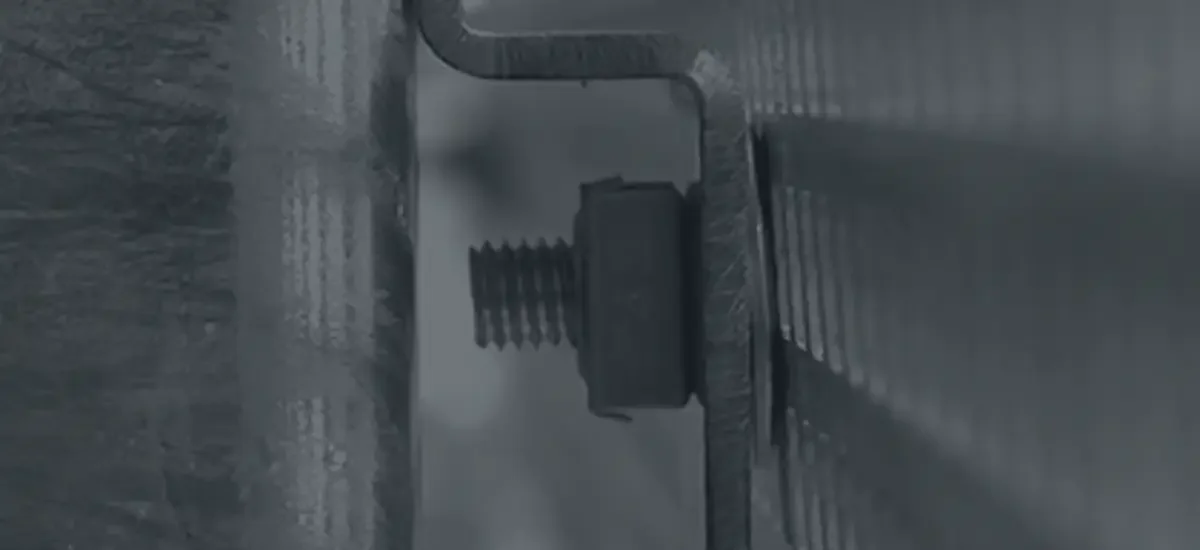

Maschinenumhausungen dienen dem Schutz von Personen vor beweglichen Teilen und müssen gemäß der EU-Maschinenrichtlinie (2006/42/EG) so ausgeführt sein, dass sie sich nicht unbeabsichtigt entfernen lassen und nach Wartungsarbeiten sicher wieder montiert werden können.

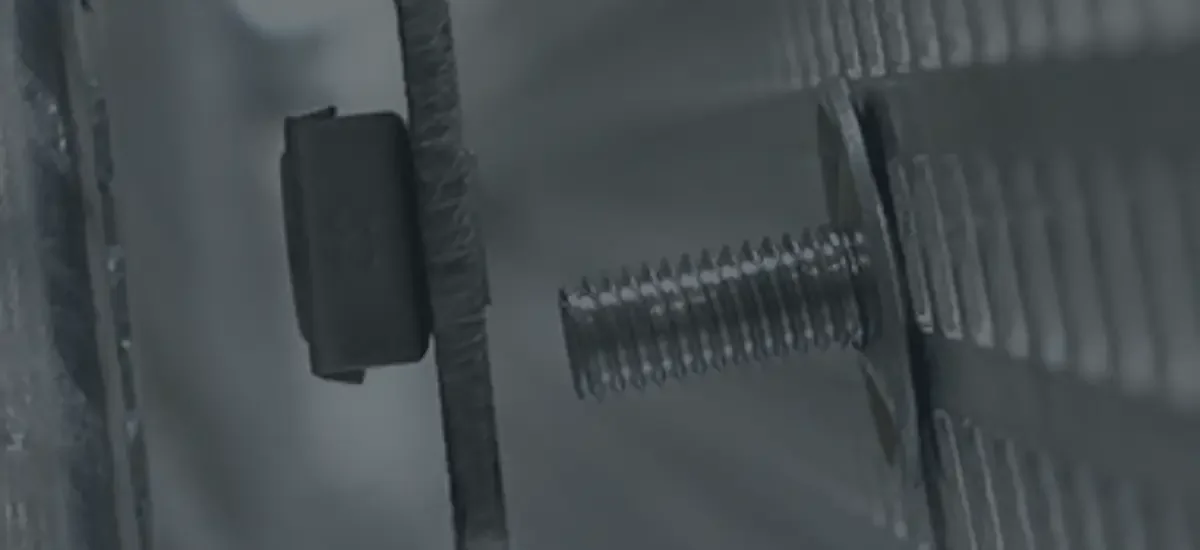

In der Praxis kommt es jedoch häufig vor, dass Befestigungsschrauben bei der Demontage verloren gehen oder nach der Wartung nicht korrekt - etwa unter Spannung oder an falscher Stelle - eingesetzt werden.

Dies kann zu Sicherheitsmängeln, Fehlmontagen oder Schäden an der Umhausung führen.


Lösung

Durch den Einsatz von Savetix® wird dieses Problem effektiv gelöst.

Die Schrauben verbleiben dauerhaft an der jeweiligen Befestigungsstelle (z. B. im Lochgitter des Schutzzauns) und können nicht herausfallen oder vertauscht werden. Sie bleiben mechanisch gesichert in ihrer vorgesehenen Position, auch wenn sie vollständig gelöst sind.

Dadurch ist sichergestellt, dass nach Wartungs- oder Reparaturarbeiten die korrekte und spannungsfreie Wiedermontage der Schutzeinrichtung erfolgt – zuverlässig, normgerecht und benutzerfreundlich.

Savetix® im Einsatz: Normgerechte Befestigung an einer kompletten Montagelinie

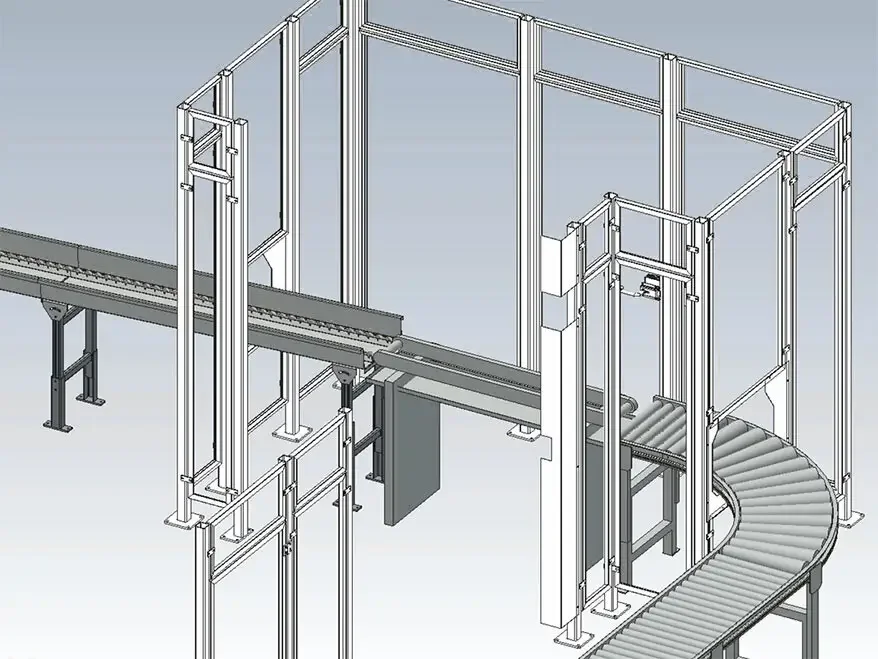

Montagelinie mit kompletter Schutzeinhausung ausgestattet mit unverlierbaren Savetix-Schrauben.
Beispielhaft wird hier der Einsatz der unverlierbaren Schrauben an der kompletten Schutzeinhausung einer Montagelinie dargestellt.

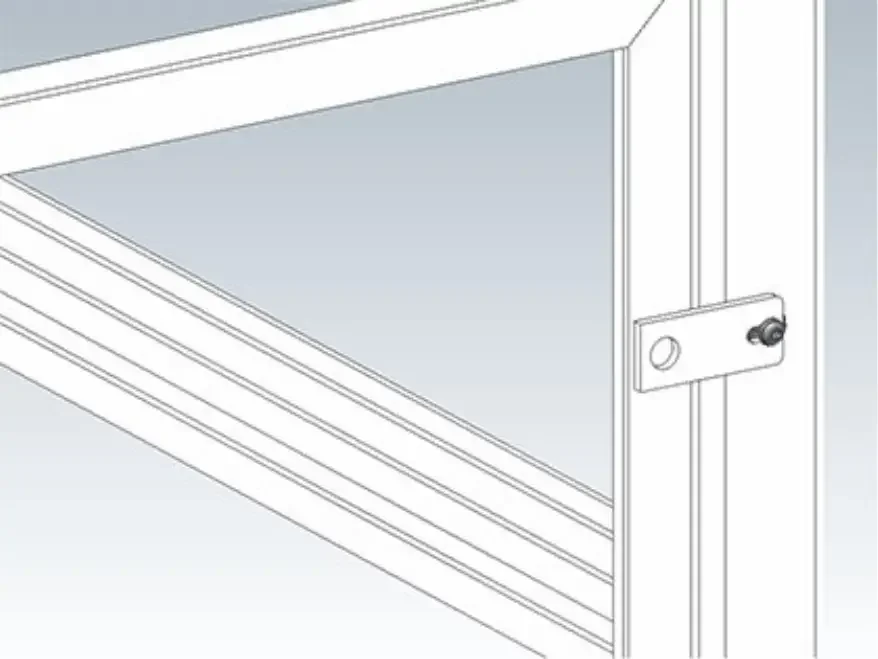

Ausschnitt einzelner Schutzgitterelemente, Lasche mit Savetix-Schrauben an einem Pfosten befestigt.
Einzelne Schutzgitterelemente, werden jeweils mit den Laschen an den Pfosten befestigt.

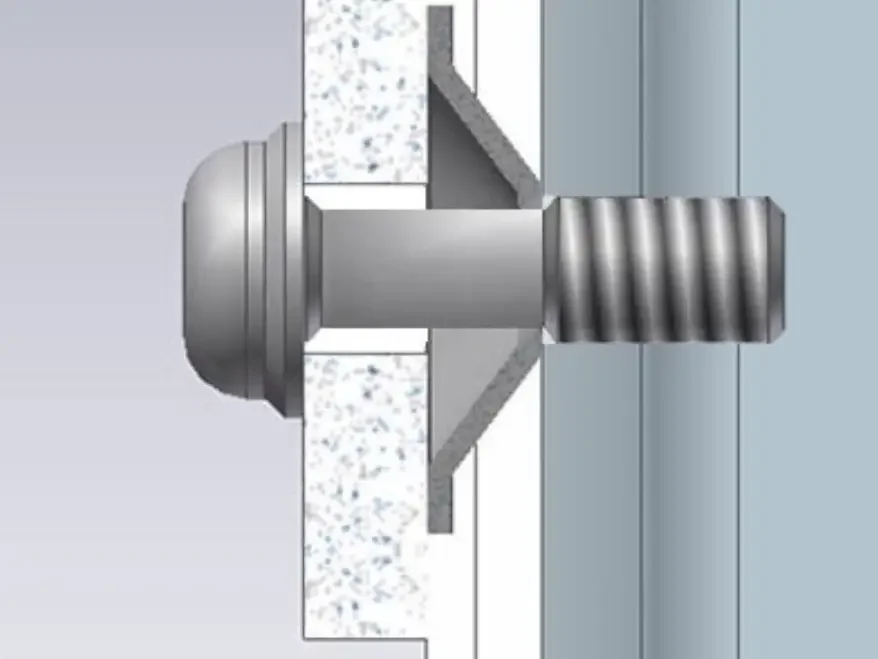

Querschnitt einer Befestigung mit Savetix-Schraube und Savetix-Scheibe.
Um diese einfache Konstruktion weiterhin zu verwenden, werden die Savetix ® Schrauben jetzt mit Savetix ® Scheiben eingesetzt.

Anleitung: So wird Savetix® optimal montiert

Savetix-Unterlegscheibe auf Savetix-Schraube aufsetzen, Pfeile zeigen korrekte Position und Drehrichtung durch Schutzverkleidung.
Stecken Sie die Unterlegscheibe auf die Schraube. Unterlegscheibe und Schraube durch die Schutzverkleidung und Savetix® von unten aufsetzen.
Savetix-Schraube versenken. Savetix-Scheibe flacht ab und verengt das Loch. Pfeile zeigen Drehbewegung.
Schutzgehäuse und Gehäuse verschrauben. Dabei wird die Savetix®-Scheibe flachgedrückt und das Loch kleiner als das Schraubengewinde.
Savetix-Scheibe verkleinert den Innenradius des Lochs, das Schraubengewinde kann nicht zurück rutschen.
Die Savetix®-Scheibe hat den Innenradius des Schraubenlochs bei der Verformung so weit reduziert, dass das Schraubengewinde nicht mehr zurückgeführt werden kann.

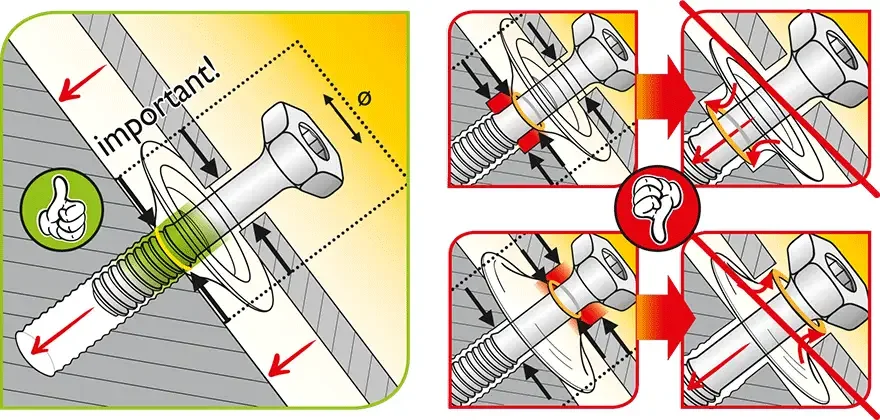

Korrekt platzierte Savetix-Scheibe (grün)

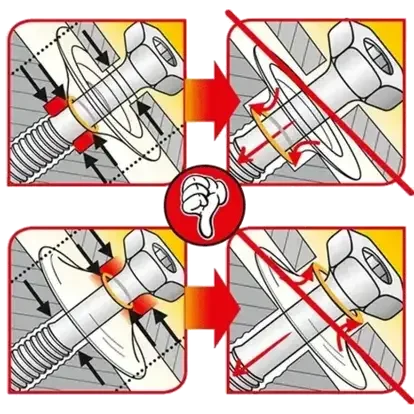

Vier Fehler mit falscher Position oder zu großen Löchern (rot).

Einbaubeispiele der unverlierbaren Savetix®-Schrauben

Richtiger Einbau
Schnittzeichnung: korrekt montierte Savetix-Schraube im Gegengewinde, Savetix-Scheibe liegt passgenau an.
Die Richtung des Gewindes entspricht dem Lochdurchmesser der Savetix®-Scheibe.

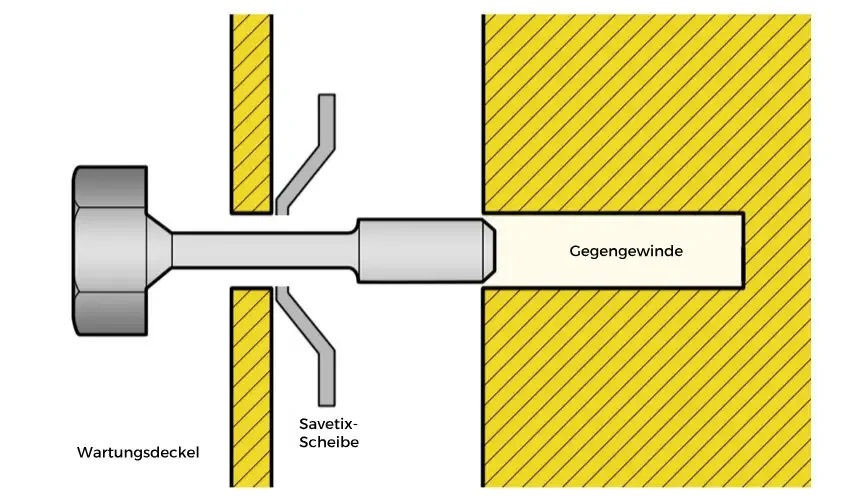

Schnittzeichnung: Fehler bei dünner Savetix-Schraube, Scheibe stark nach innen gebogen, Risiko für Abriss des Schraubenkopfs
Sonderfall wenn die Schraube sehr klein ist:
Bei dieser Variante muss die Durchgangsbohrung im Wartungsdeckel dem Lochdurchmesser der Savetix®-Scheibe entsprechen:
M4 = 4,1 mm, M5 = 5,1 mm, etc.
Falscher Einbau

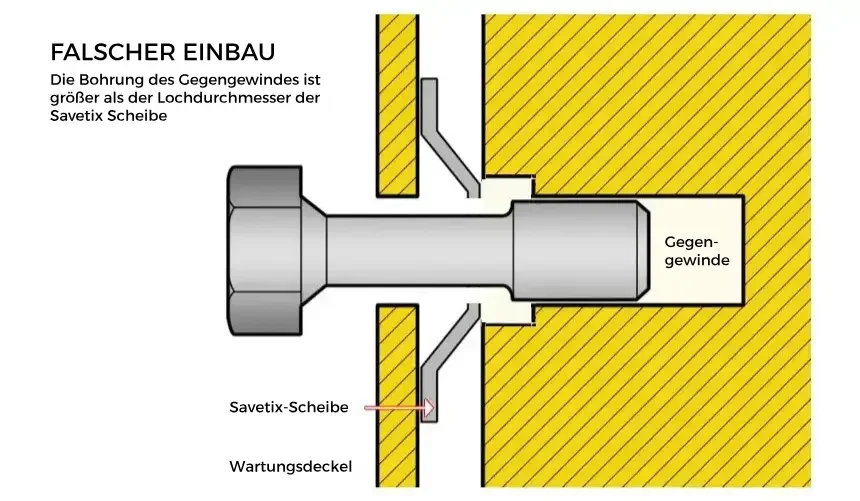

Schnittzeichnung: falscher Einbau einer Savetix-Schraube, Gegengewinde-Bohrung zu groß für die Savetix-Scheibe.
Die Bohrung des Gegengewindes ist größer als der Lochdurchmesser der Savetix®-Scheibe.

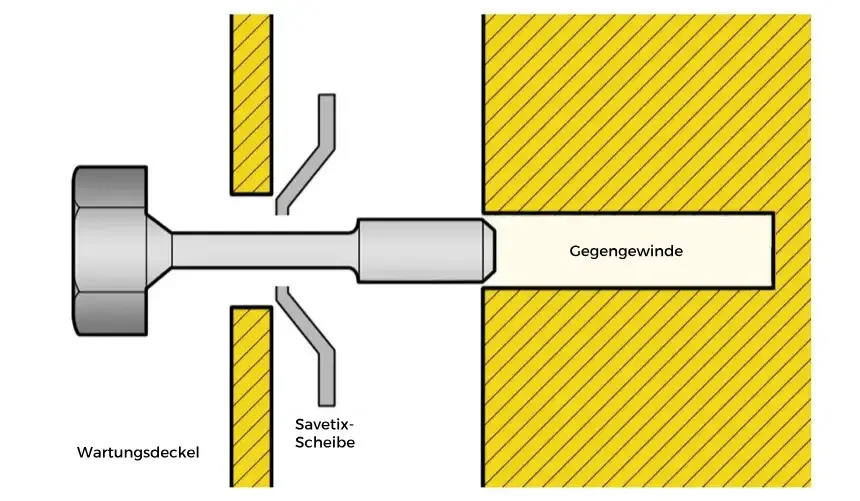

Schnittzeichnung: Sonderfall kleine Savetix-Schraube, Bohrung muss im Wartungsdeckel passend zum Durchmesser der Savetix-Scheibe sein.
Mögliche Fehler bei dünnen Schrauben:
Umgebördelte Scheibe, ggf. reißt der Kopf der Schraube ab.
Idealer Einbau

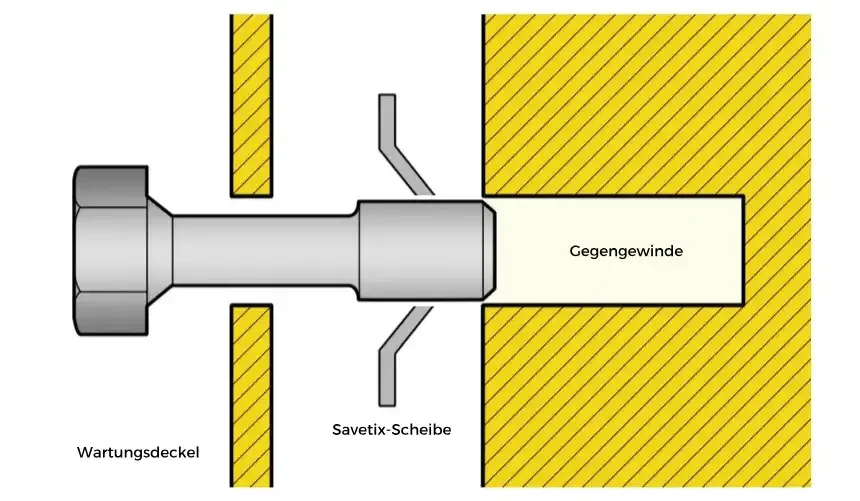

Schnittzeichnung: idealer Einbau einer Savetix-Schraube, Scheibe liegt passgenau im Gegengewinde, alles korrekt ausgerichtet.

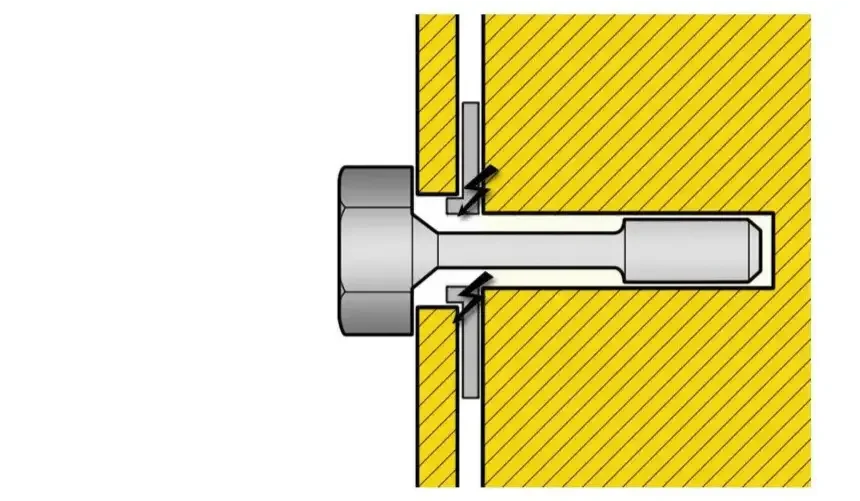

Schnittzeichnung: möglicher Fehler bei dünner Savetix-Schraube, Scheibe stark nach innen gebogen, Risiko für Abriss des Schraubenkopfs.
Möglicher Fehler bei dünnen Schrauben:
Umgebördelte Scheibe, ggf. reißt der Kopf der Schraube ab.

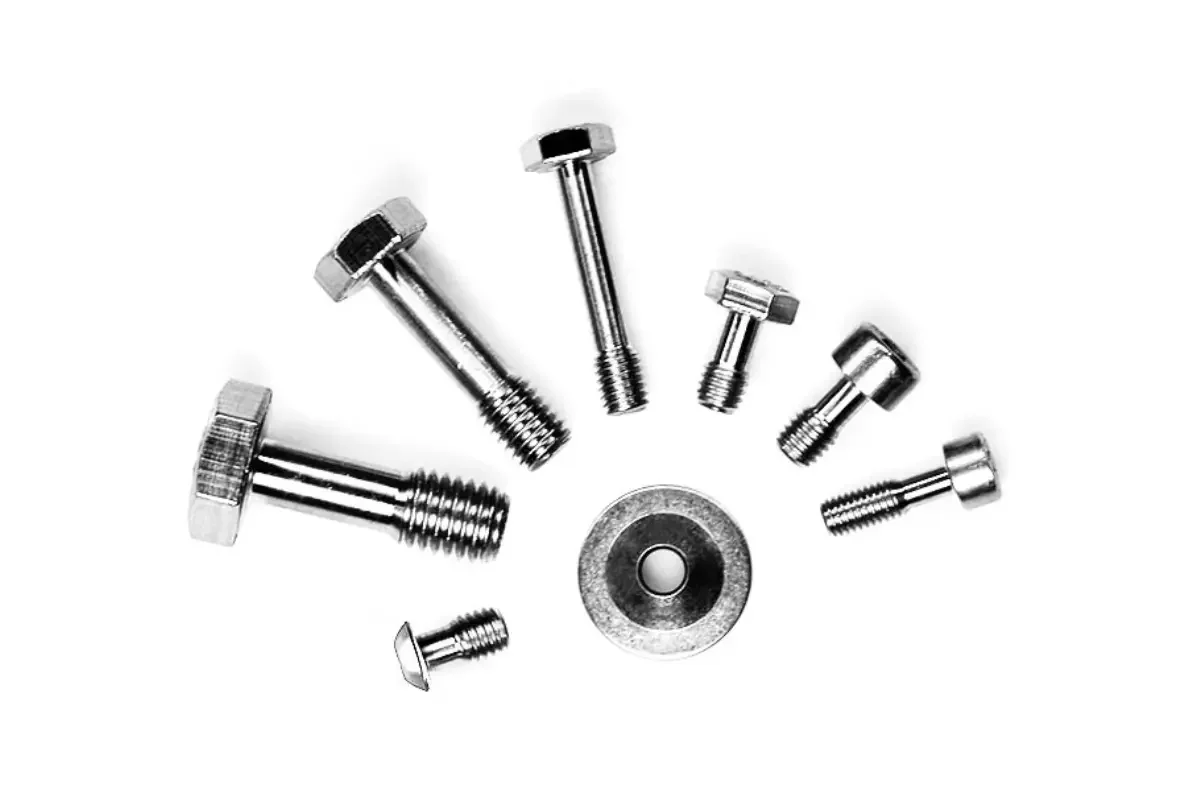

Mehrere Savetix-Schrauben unterschiedlicher Länge und Kopfform, kreisförmig um eine Savetix-Scheibe gelegt.
Kostenloses Muster bestellen

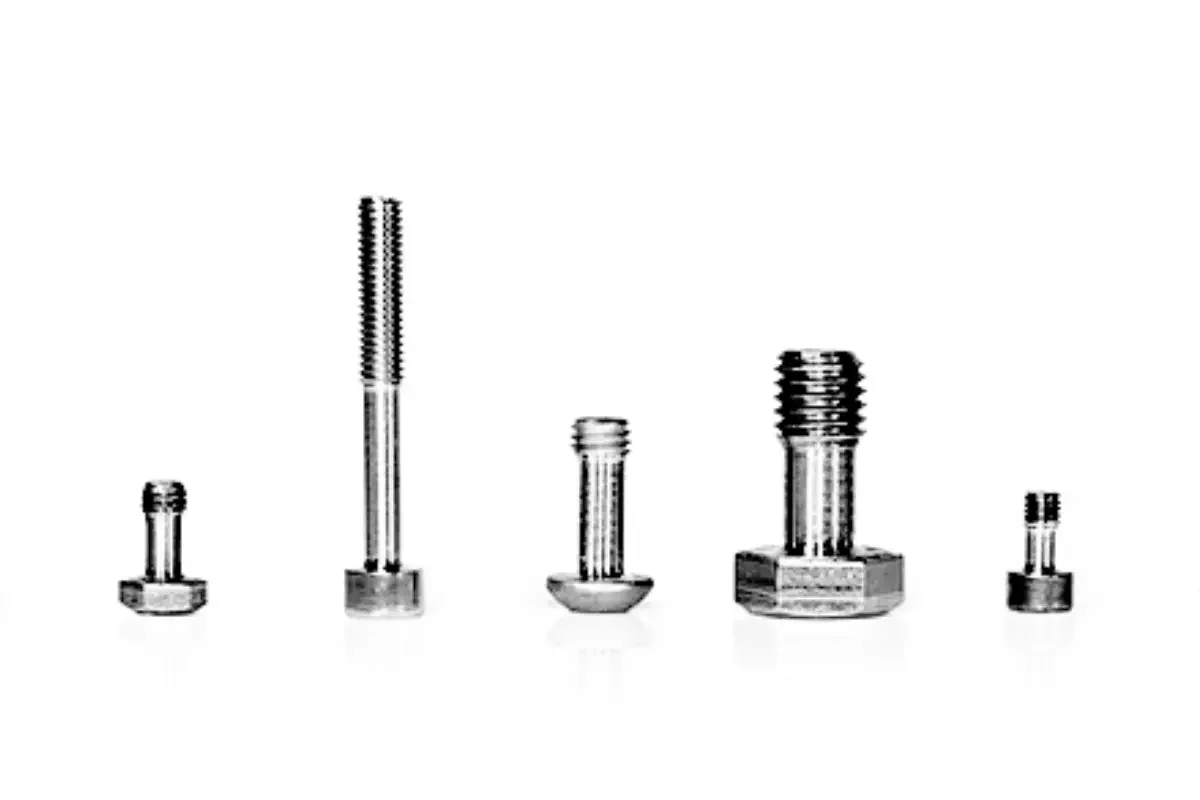

Fünf Savetix-Schrauben in unterschiedlichen Längen, Kopfformen und Stärken, Auswahl im Schraubenkonfigurator.
