Технические характеристики невыпадающих винтов SAVETIX®

Невыпадающая шайба Savetix®

Невыпадающая шайба SAVETIX® , Допустимые отклонения в соответствии с DIN 6930
Номинальный
размер
Диаметр отверстия d1
мин.
Внешний диаметр D2
Номинальная
толщина s
Макс.
высота b
мин. контактная
поверхность c
Материал
M4 4,1 19,5 0,4 3,8 2,7 A2 - 1.4301
M5 5,1 20,5 0,5 4 2,7
M6 6,1 21,5 0,6 4,2 2,7
M8 8,1 25 0,8 5,4 2,7
M10 10,1 27,5 1,0 5,8 2,7
M12 12,1 29,5 1,2 6,5 2,7

Допустимые отклонения в соответствии с DIN 6930
Savetix® изготавливается также по индивидуальным размерам на заказ.

Невыпадающий шестигранный винт Savetix® с шестигранной головкой и тонким стержнем в соответствии с DIN 933 – Технические характеристики

Невыпадающий шестигранный винт Savetix® с шестигранной головкой и тонким стержнем в соответствии с DIN 933 – Технические характеристики
Номинальный
размер
d
Размер
под ключ
s
Высота
головки
k
Длина
l
Длина резьбы
b1
Материал
M4 7 2,8 Доступны следующие исполнения в мм
6, 8, 10, 12, 14, 16, 20, 25, 30, 35, 40, 45
(в зависимости от размера)
По желанию клиента
мин. 4 мм
A2 - 1.4301
M5 8 3,5
M6 10 4,0
M8 13 5,3
M10 17 6,4
M12 19 7,5

Невыпадающий цилиндрический винт Savetix® с тонким стержнем и цилиндрической головкой в соответствии с DIN 912 – Технические характеристики

Невыпадающий цилиндрический винт Savetix® с тонким стержнем и цилиндрической головкой в соответствии с DIN 912 – Технические характеристики
Номинальный
размер
d
Размер
под ключ
s
dk Высота
головки
k
Длина
l
Длина резьбы
b1
Материал
M4 3 7 4 Доступны следующие исполнения в мм
6, 8, 10, 12, 14, 16, 20, 25, 30, 35, 40, 45
(в зависимости от размера)
По желанию клиента
мин. 4 мм
A2 - 1.4301
M5 4 8,5 5
M6 5 10 6
M8 6 13 8
M10 8 16 10
M12 10 18 12

Доступно также в других геометриях винта.

Индивидуальные винты SAVETIX® - высокая гибкость и индивидуальность
Индивидуальные винты SAVETIX® - высокая гибкость и индивидуальность
Индивидуальные винты SAVETIX® - высокая гибкость и индивидуальность
Индивидуальные винты SAVETIX® - высокая гибкость и индивидуальность
Индивидуальные винты SAVETIX® - высокая гибкость и индивидуальность
Индивидуальные винты SAVETIX® - высокая гибкость и индивидуальность

вверх

Крутящие моменты затяжки и диаграммы затяжки (крутящий момент по отношению к углу вращения)

Позиция / Угол вращения Крутящий момент
M4 M5 M6 M8 M10 M12
1 (90°) 0,75 0,914 0,984 2,092 6,842 11,546
2 (180°) 0,848 1,702 2,082 3,594 12,2 26,63
3 (270°) 0,978 2,326 2,89 5,558 13,05 29,146
4 (360°) 1,12 2,396 3,384 6,754 13,368 30,008
5 (450°) 1,22 2,406 3,614 7,286 13,444 30,042
6 (540°) 1,25 2,406 3,756 7,398 13,444 30,132
7 (630°) 1,234 2,452 3,76 7,756 13,626 30,132
8 (720°) 1,26 2,504 3,768 8,228 13,662 33,644
9 (810°) 1,594 2,504 4,012 9,2 25,112 55,384
10 (900°) 2,02 3,2 4,53 11,754
11 (990°) 2,132 3,514 6,36 14,798
12 (1080°) 2,186 3,878
13 (1170°) 2,4
14 (1260°) 2,606

вверх

Диаграммы затяжки

вверх

Инструкция по монтажу невыпадающих винтов SAVETIX®

Инструкция по оптимальному монтажу изделий Savetix®

Винтовые соединения SAVETIX®

Наденьте на винт подкладную шайбу. Проденьте винт с подкладной шайбой через защитную обшивку, а затем наденьте снизу шайбу SAVETIX®.

Винтовые соединения SAVETIX®

Скрепите защитный корпус с корпусом машины. Шайба SAVETIX® примет плоскую форму, так что диаметр её отверстия станет меньше диаметра резьбы винта.

Винтовые соединения SAVETIX®

При деформации отверстие шайбы SAVETIX® уменьшается настолько, что резьба винта больше не проходит сквозь него.

Винтовые соединения SAVETIX®

Скачать инструкцию по монтажу SAVETIX® в формате PDF

вверх

Примеры монтажа невыпадающих винтов SAVETIX®

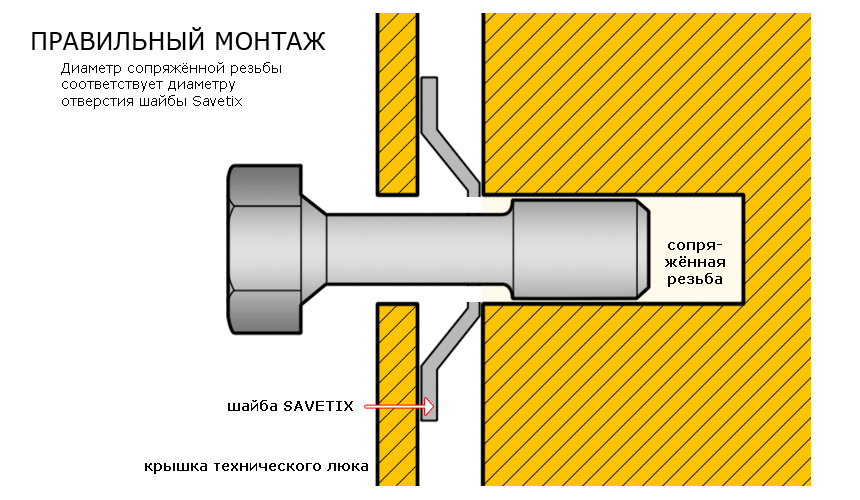

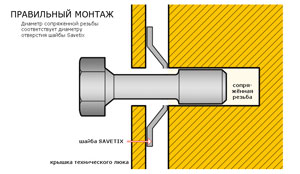

Правильный монтаж:
Правильный монтаж of SAVETIX®
Диаметр сопряжённой резьбы соответствует диаметру отверстия шайбы Savetix.

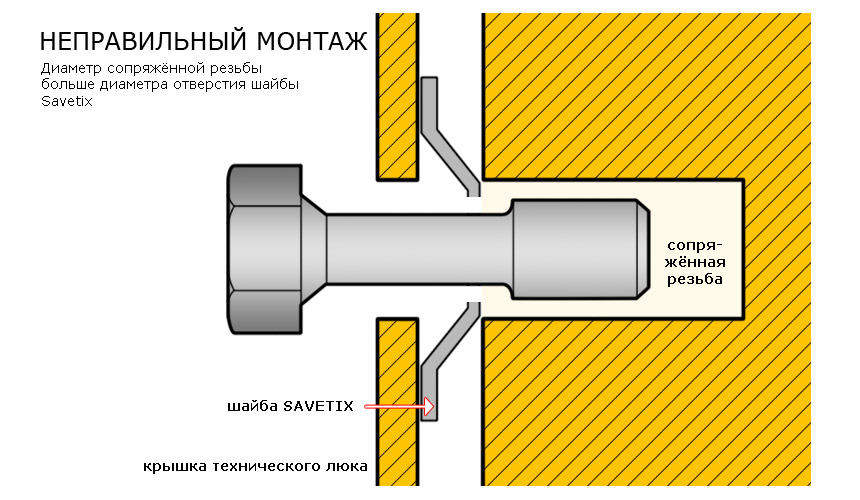

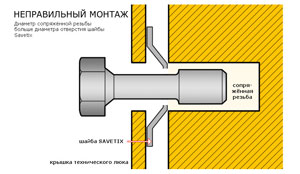

Неправильный монтаж:
Неправильный монтаж of SAVETIX®
Диаметр сопряжённой резьбы больше диаметра отверстия шайбы Savetix.

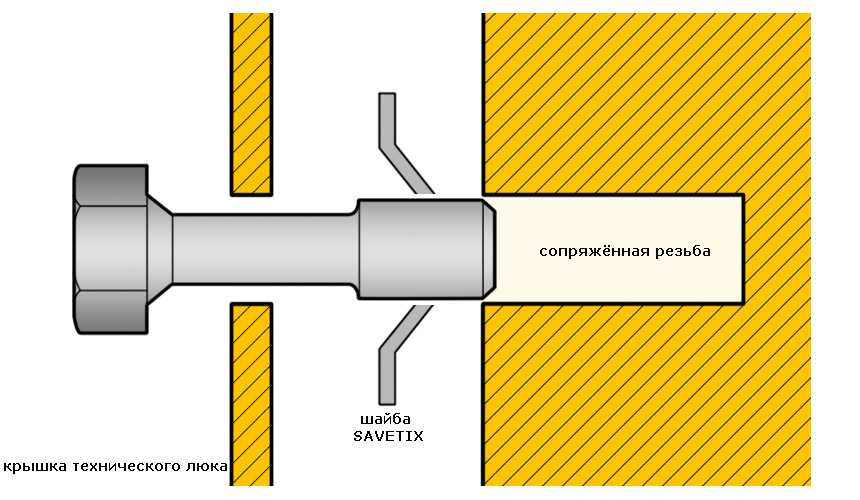

Оптимальный монтаж:
Ideally installation of SAVETIX®

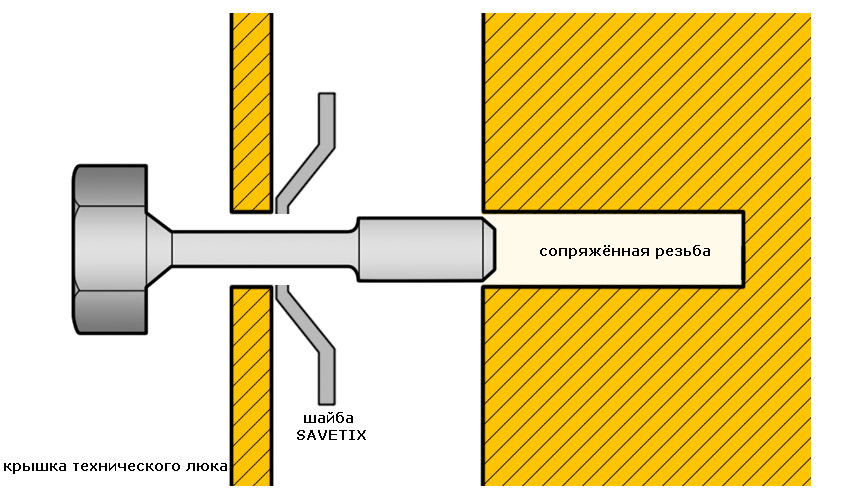

Особый случай при винте очень маленького размера:
Einbau of SAVETIX® mit sehr dünnen Schrauben
Важно: в этом случае диаметр сквозного отверстия, высверленного в крышке технического люка, должен соответствовать диаметру отверстия шайбы SAVETIX: M4 = 4,1 мм, M5 = 5,1 мм и т.д.

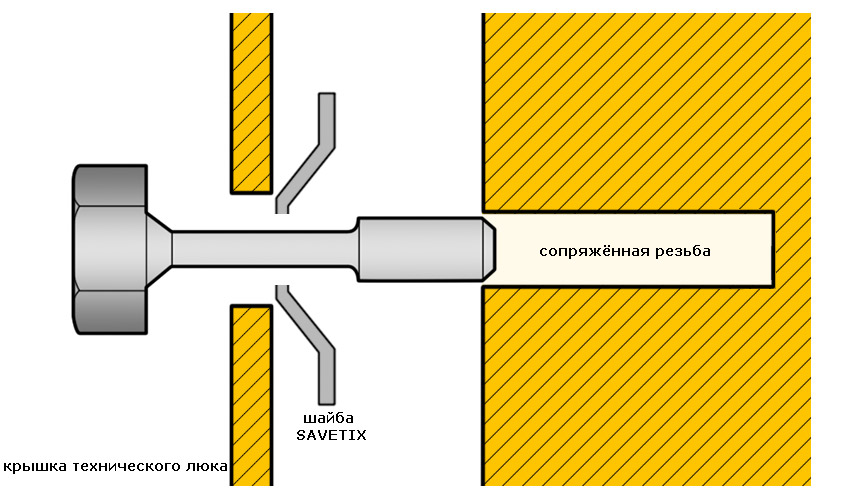

Возможные ошибки монтажа при тонких винтах:
Possible errors at thin screws
Загнувшаяся шайба может оторвать головку винта!

Возможные ошибки монтажа при тонких винтах:
Possible errors at thin screws
Загнувшаяся шайба может оторвать головку винта!
