Vis imperdables SAVETIX®

Vis imperdables - Possibilités d’application des rondelles SAVETIX® et des Vis imperdables SAVETIX®

Adhésif SAVETIX® - Vis imperdables

ascendant

Données techniques des vis imperdables SAVETIX®

Rondelle imperdable Savetix® Vis imperdables

Rondelle imperdable Savetix® Vis imperdables , Tolérance globale selon DIN 6930
Taille
(dimension nominale)
Diamètre du trou d1
min.
Diamètre extérieur D2
Epaisseur s
(dimension nominale)
Hauteur b
max.
Application c
min.
Matériau
M4 4,1 19,5 0,4 3,8 2,7 A2 - 1.4301
M5 5,1 20,5 0,5 4 2,7
M6 6,1 21,5 0,6 4,2 2,7
M8 8,1 25 0,8 5,4 2,7
M10 10,1 27,5 1,0 5,8 2,7
M12 12,1 29,5 1,2 6,5 2,7

Tolérance globale selon DIN 6930
Savetix® disponible également dans les tailles spéciales souhaitées.

Vis imperdables - Vis à six pans imperdable Savetix® avec tige mince, six pans selon. DIN 933 – Caractéristiques techniques

Vis imperdables - Vis à six pans imperdable Savetix® avec tige mince, six pans selon. DIN 933 – Caractéristiques techniques
Taille (dimension nominale)
d
Ouverture
de clé
s
Hauteur
de tête
k
Longueur
l
Longueur de filetage
b1
Matériau
M4 7 2,8 Sont disponibles les longueurs suivantes en mm:
6, 8, 10, 12, 14, 16, 20, 25, 30, 35, 40, 45
(en fonction de la taille)
Suivant souhait du client
min. 4 mm
A2 - 1.4301
M5 8 3,5
M6 10 4,0
M8 13 5,3
M10 17 6,4
M12 19 7,5

Vis imperdables, vis à tête cylindrique imperdable Savetix® avec tige mince, tête cylindrique selon . DIN 912 – Caractéristiques techniques

Vis imperdables, vis à tête cylindrique imperdable Savetix® avec tige mince, tête cylindrique selon . DIN 912 – Caractéristiques techniques
Taille (dimension nominale)
d
Ouverture
de clé
s
dk Hauteur
de tête
k
Longueur
l
Longueur de filetage
b1
Matériau
M4 3 7 4 Sont disponibles les longueurs suivantes en mm:
6, 8, 10, 12, 14, 16, 20, 25, 30, 35, 40, 45
(en fonction de la taille)
Suivant souhait du client
min. 4 mm
A2 - 1.4301
M5 4 8,5 5
M6 5 10 6
M8 6 13 8
M10 8 16 10
M12 10 18 12

Vis imperdables, disponible également avec d’autres géométries de vis.

Vis imperdables SAVETIX®, disponible également avec d’autres géométries de vis.
Vis imperdables SAVETIX®, disponible également avec d’autres géométries de vis.
Vis imperdables SAVETIX®, disponible également avec d’autres géométries de vis.
Vis imperdables SAVETIX®, disponible également avec d’autres géométries de vis.
Vis imperdables SAVETIX®, disponible également avec d’autres géométries de vis.
Vis imperdables SAVETIX®, disponible également avec d’autres géométries de vis.

ascendant

Couple et diagramme de serrage (couple sur angle de serrage)

Position/angle de serrage Couple
M4 M5 M6 M8 M10 M12
1 (90°) 0,75 0,914 0,984 2,092 6,842 11,546
2 (180°) 0,848 1,702 2,082 3,594 12,2 26,63
3 (270°) 0,978 2,326 2,89 5,558 13,05 29,146
4 (360°) 1,12 2,396 3,384 6,754 13,368 30,008
5 (450°) 1,22 2,406 3,614 7,286 13,444 30,042
6 (540°) 1,25 2,406 3,756 7,398 13,444 30,132
7 (630°) 1,234 2,452 3,76 7,756 13,626 30,132
8 (720°) 1,26 2,504 3,768 8,228 13,662 33,644
9 (810°) 1,594 2,504 4,012 9,2 25,112 55,384
10 (900°) 2,02 3,2 4,53 11,754
11 (990°) 2,132 3,514 6,36 14,798
12 (1080°) 2,186 3,878
13 (1170°) 2,4
14 (1260°) 2,606

ascendant

Diagramme de serrage

ascendant

Consignes de montage pour les vis imperdables SAVETIX®

Notice : voici comment bien monter SAVETIX®

SAVETIX® vis imperdables

Enfilez la rondelle sur la vis. Insérez rondelle et vis dans le carter de protection et enfilez SAVETIX® par le bas, sur le filet de la vis.

SAVETIX® vis imperdables

Vissez ensemble le bâti et son carter de protection. SAVETIX® s'aplatit, rendant alors le trou plus étroit que la largeur du filetage sur la tige de la vis.

SAVETIX® vis imperdables

SAVETIX® en se déformant a obturé une partie du rayon intérieur du trou taraudé si bien que le filet de la vis ne peut plus le traverser en sens inverse.

SAVETIX® vis imperdables

Télécharger instruction 'Mount Savetix® optimale' (format PDF)

ascendant

Exemples de montage des vis imperdables SAVETIX®

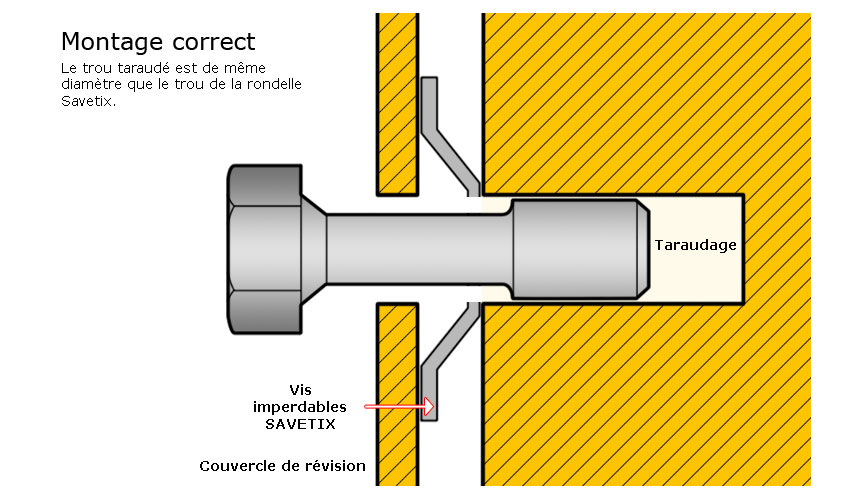

Montage correct:
Montage correct of SAVETIX®
Le trou taraudé est de même diamètre que le trou de la rondelle Savetix®.

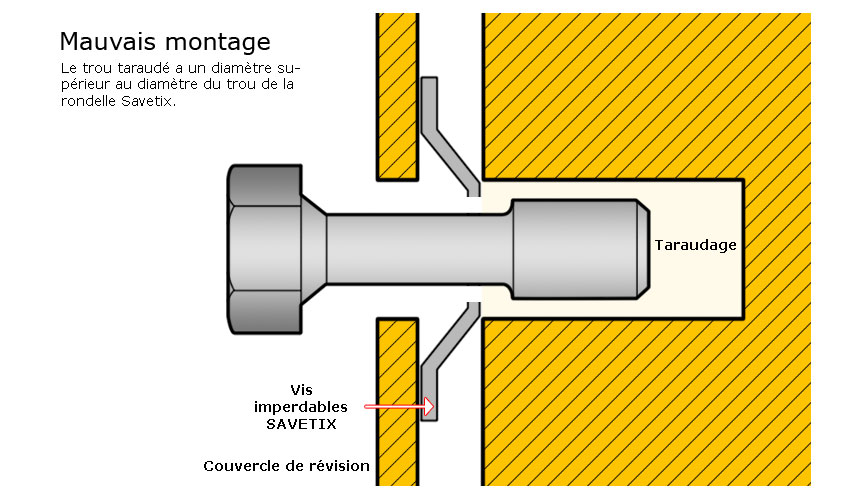

Mauvais montage:
Mauvais montage of SAVETIX®
Le trou taraudé a un diamètre supérieur au diamètre du trou de la rondelle Savetix®.

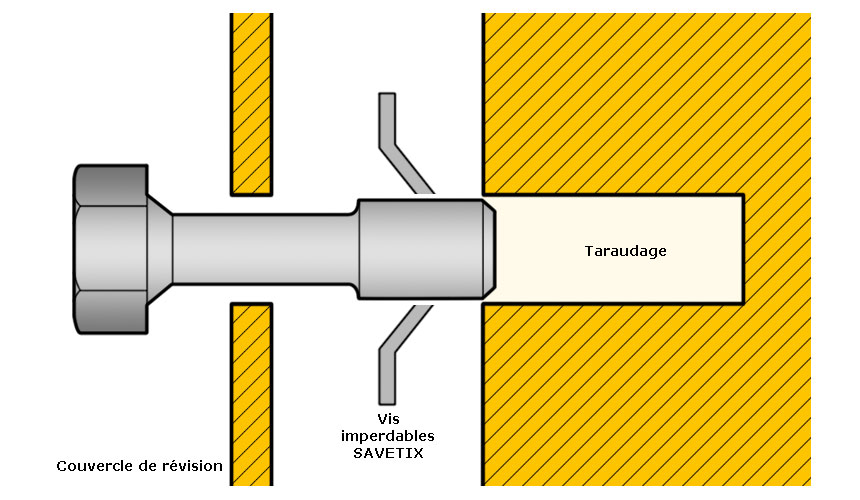

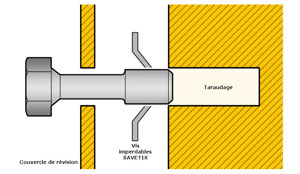

Cas idéal d'installation:
Ideally installation of SAVETIX®

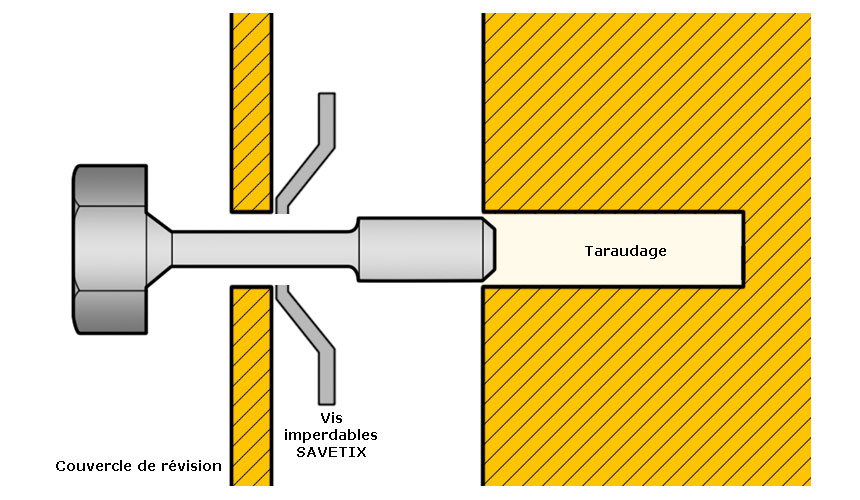

Cas particulier lorsque la vis est très petite:
Einbau of SAVETIX® mit sehr dünnen Schrauben
Important: dans ce cas de figure, le trou traversant percé dans le couvercle de révision doit être du même diamètre que le trou de la rondelle Savetix®:
M4 = 4,1 mm, M5 = 5,1 mm, etc.

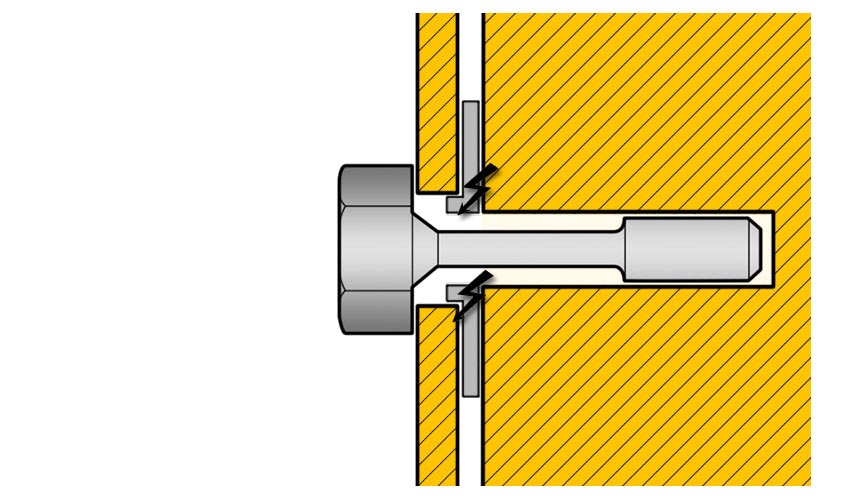

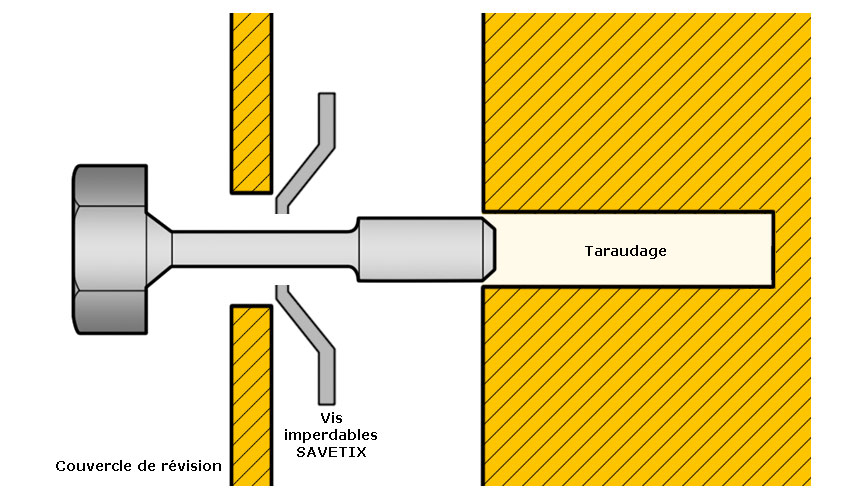

Erreurs possibles avec les vis minces:
Possible errors at thin screws
Rondelle rabattue, peut éventuellement arracher la tête de la vis !

Erreurs possibles avec les vis minces:
Possible errors at thin screws
Rondelle rabattue, peut éventuellement arracher la tête de la vis !
